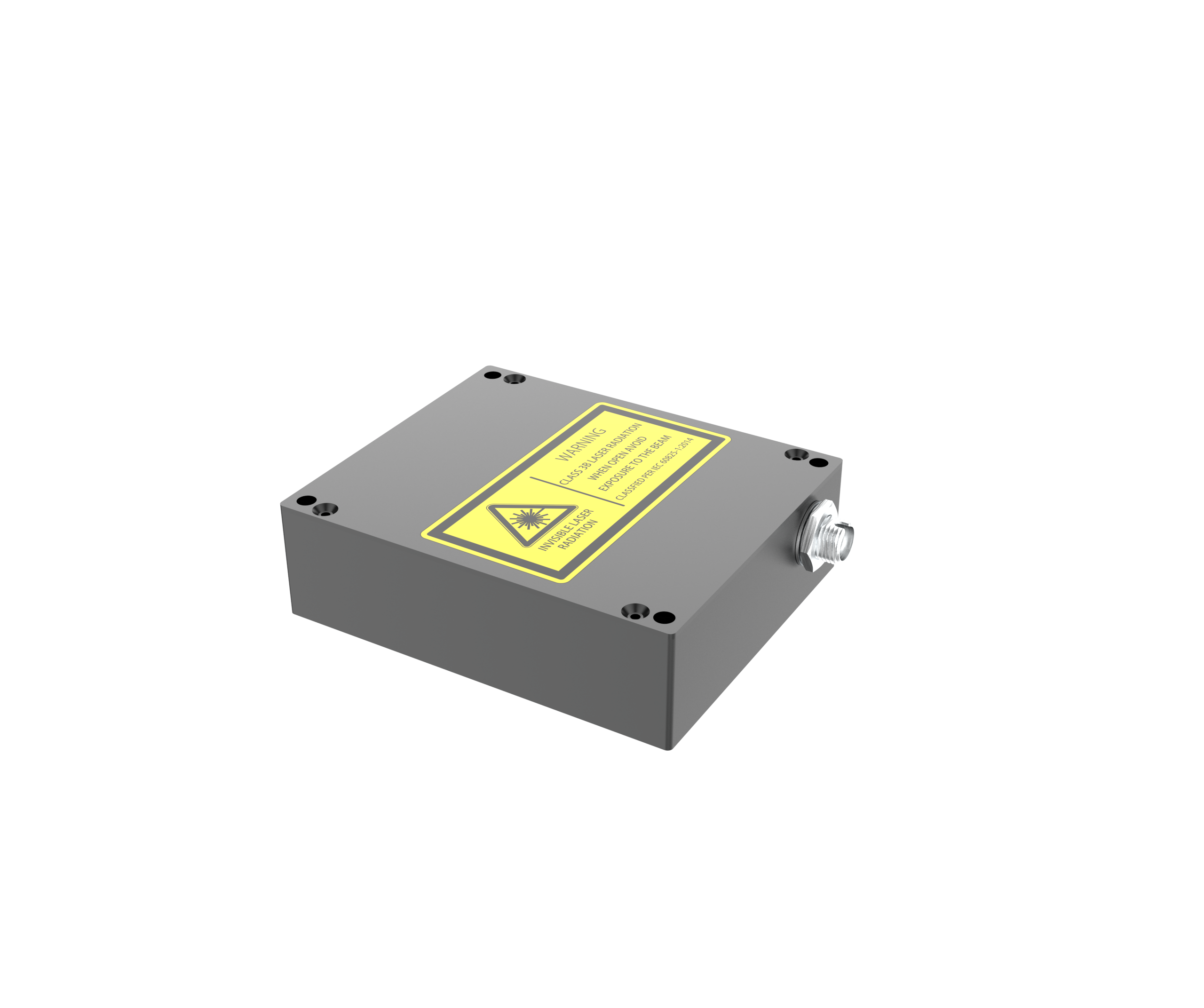

785nm窄线宽拉曼激光器Laser-R785-01
Laser-R785-01窄线宽激光器
l 785nm
l 高功率 / 窄线宽
l 标准模块 / 105/125um 光纤 / FC/PC 接口 广泛用于拉曼
785nm 激光器模块（Laser-R785-01）针对拉曼光谱检测设计，采用 VBG 稳波，在高功率输出同时，具有良好的波长稳定性、光谱线宽、 以及边模抑制比。激光器模块连接方便，控制简易，采用 105/125 多模光纤，法兰接 口（FC/PC）输出，兼容性好。该系列产品广泛应用于拉曼检测、光学传感等领域。
技术参数
|
标准参数 |
||||
|
参数 |
Min |
Typ |
Max |
Unit |
|
输出功率 |
|
600 |
|
mW |
|
中心波长 |
784.5 |
785 |
785.5 |
nm |
|
光谱宽度（FWHM） |
|
|
0.1 |
nm |
|
边模抑制比 |
40 |
|
|
dB |
|
工作电流 |
|
1.2 |
2.5 |
A |
|
工作电压 |
|
5 |
|
V |
|
模拟调制输入信号（TTL 控制） |
0 |
|
2.5 |
V |
|
工作温度 |
15 |
|
35 |
℃ |
|
储存温度 |
0 |
|
55 |
℃ |
|
存储湿度 |
0 |
|
80 |
%RH |
|
光纤 |
105/125um, NA0.22 |
|||
|
光接口 |
法兰（FC/PC） |
|||
|
控制接口 |
串口 |
|||
|
尺寸 |
76*63.5*22 mm |
|||

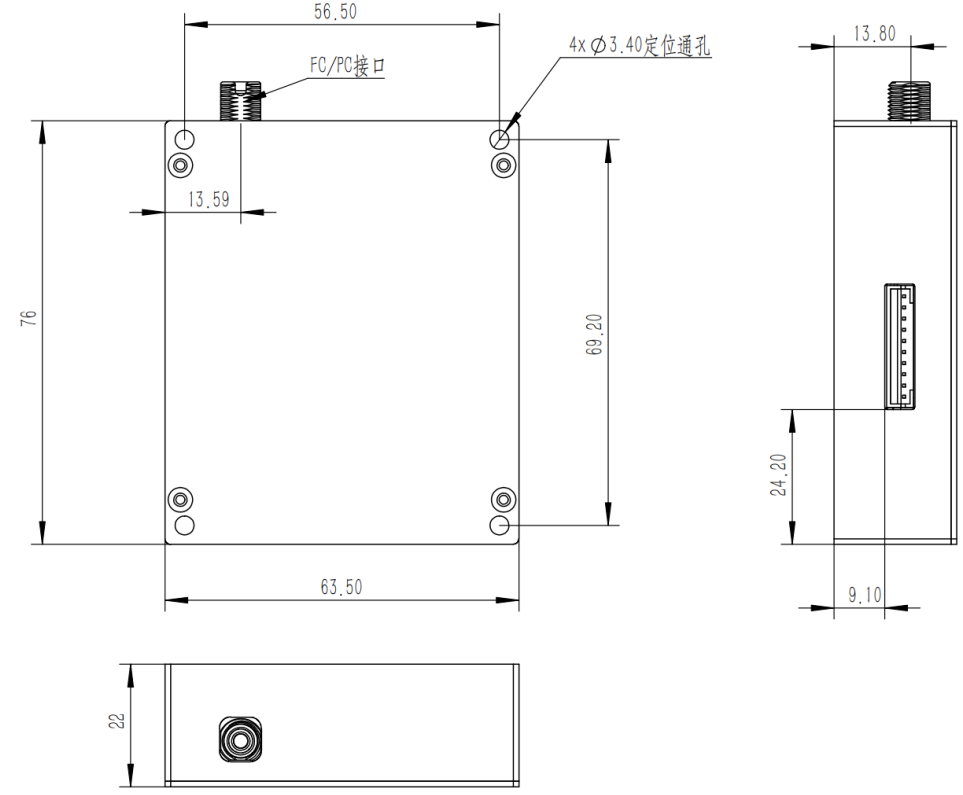

机构图 单位（mm）
电连接说明
|
电连接说明 |
|||||
|
接口 |
No. |
信号名 |
类型 |
电平/范围 |
功能说明 |
|
控制接口 |
1 |
Lock– |
输入 |
0～3.3V |
与 Pin2 短接或输入 ≥2.8V 时激光器开启；悬空或 ≤0.4V 时关闭。互锁控制。 |
|
2 |
Lock+ |
输出 |
3.3V |
模块内部提供 3.3V；与 Pin1 短接可使激光器开启。 |
|
|
3 |
N.C. |
— |
— |
无连接，请保持悬空。 |
|
|
4 |
GND |
电源 |
— |
电源负极。 |
|
|
5 |
VIN |
电源 |
+5VDC/3A |
电源正极输入，+5VDC |
|
|
6 |
VIN |
电源 |
+5VDC/3A |
电源正极输入，+5VDC |
|
|
7 |
GND |
电源 |
— |
电源负极，与 Pin4 并联。 |
|
|
8 |
AM+ |
输入 |
0～2.5V |
模拟强度调制输入，对应光输出功率 0–100%。 |
|
|
9 |
RX |
输入 |
3.3V UART |
串口通信接收（主控 → 激光器） |
|
|
10 |
TX |
输出 |
3.3V UART |
串口通信发送（激光器 → 主控） |
|
